OPTO Single Sheath Ads

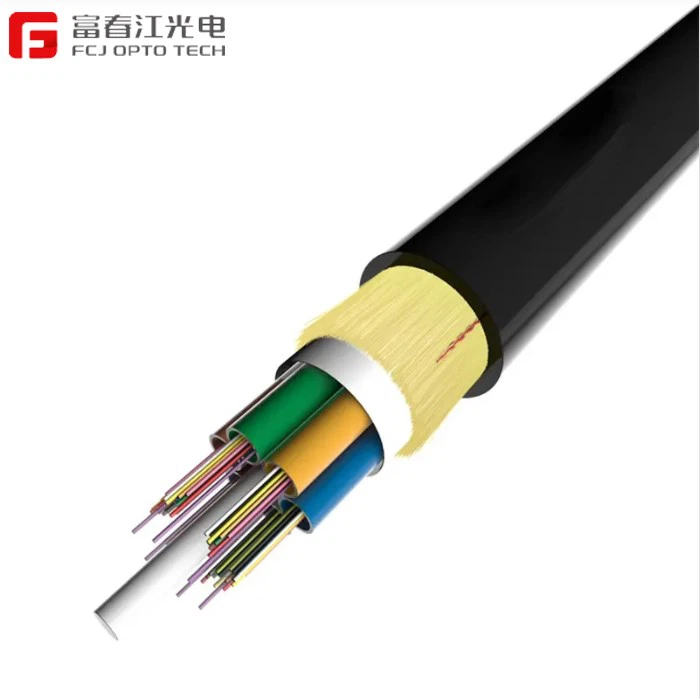

ADSS kapall samþykkir snúna uppbyggingu lauss ermalags, 250 μm ljósleiðarar eru settir í lausa rörið úr háum stuðlinum og lausa rörið er fyllt með vatnsheldum efnasamböndum. Lausa rörið (og áfyllingarreipi) er snúið um miðstyrkingarkjarna sem ekki er úr málmi (FRP) til að mynda þéttan kapalkjarna. Bilið á kapalkjarnanum er fyllt með vatnsblokkandi garni og vatnsblokkandi belti sem er vafið langsum af kapalkjarnanum og síðan er aramíð trefjar sem gegnir styrkjandi hlutverki snúið. Að lokum er ytri slíðurinn úr pólýetýleni (PE) eða rafmagnsmerkið (AT) ytri hlífin pressuð út.

Hringdu í okkur

Vörukynning

Lýsing

Einkenni

· Stöðug rafreisn
· Frábær viðnám gegn rafmagnsmerkjum með AT slíðri
· Létt þyngd, lítið kapalþvermál, minni ís, vindáhrif og álag á turn, stuðningur
· Framúrskarandi tog- og hitaeiginleikar
· Lífslíkur allt að 30 ár

Staðlar

ADSS snúran fylgir IEEE P 1222 tæknistaðlinum og uppfyllir IEC 60794-1 staðal og DLT 788-2016 staðal.

Optískir eiginleikar

		G.652	G.655	50/125μm	62.5/125μm
Dempun (+20 gráðu)	@850nm			Minna en eða jafnt og 3.0 dB/km	Minna en eða jafnt og 3.0 dB/km
	@1300nm			Minna en eða jafnt og 1.0 dB/km	Minna en eða jafnt og 1.0 dB/km
	@1310nm	Minna en eða jafnt og 0,36 dB/km	Minna en eða jafnt og 0,40 dB/km
	@1550nm	Minna en eða jafnt og 0,22 dB/km	Minna en eða jafnt og 0,23 dB/km
Bandbreidd (A-flokkur)	@850nm			Stærra en eða jafnt og 500 MHz·km	Stærra en eða jafnt og 200 MHz·km
Bandbreidd (A-flokkur)	@1300nm			Stærra en eða jafnt og 500 MHz·km	Stærra en eða jafnt og 500 MHz·km
Tölulegt ljósop				{{0}}.200±0,015NA	{{0}}.275±0,015NA
Cable Cuoff Bylgjulengd		Minna en eða jafnt og 1260nm	Minna en eða jafnt og 1480nm

Tæknilegar breytur

Þvermál kapals mm	Þyngd kapals kg/km		Mælt er með hámarks vinnuspennu kN	Hámarks leyfileg vinnuspenna kN	rjúfa þrautseigju kN	Hlutaflötur toghluta mm2	mýktarstuðull kN/ mm2	varmaþenslustuðull ×10-6 /k
Þvermál kapals mm	PE slíður	AT slíður	Mælt er með hámarks vinnuspennu kN	Hámarks leyfileg vinnuspenna kN	rjúfa þrautseigju kN	Hlutaflötur toghluta mm2	mýktarstuðull kN/ mm2	varmaþenslustuðull ×10-6 /k
9.8	121	130	1.5	4	10	4.6	7.6	1.8
10.2	129	138	2.1	5	14	6.9	8.1	1.4
13.1	132	143	2.8	7	19	9.97	9.13	1.2
15.6	189	207	3.8	9	26	14.2	11.2	1.0
